・特許第4669955号
・特許第4722201号

先人の知恵と進化したビスダックジャパンの技術が融合！！

従来の在来フレーム工法の最大の欠点である
〝施工性や精度の悪さ〟を
〝優れた施工技術と高い精度〟で補ったフレーム

施工技術

＊シーザー（Ｃ座金）により〝レベル〟出しが簡単
＊埋め込みアンカーとシーザーで施工性が良好
＊フレーム形状がシンプルなので梁筋が干渉しない
＊中空埋め込みアンカーで捨てコン50㎜以内で施工可能

精　度

＊フレームの収まり高さや傾きは、シーザー（Ｃ座金）により微調整が可能

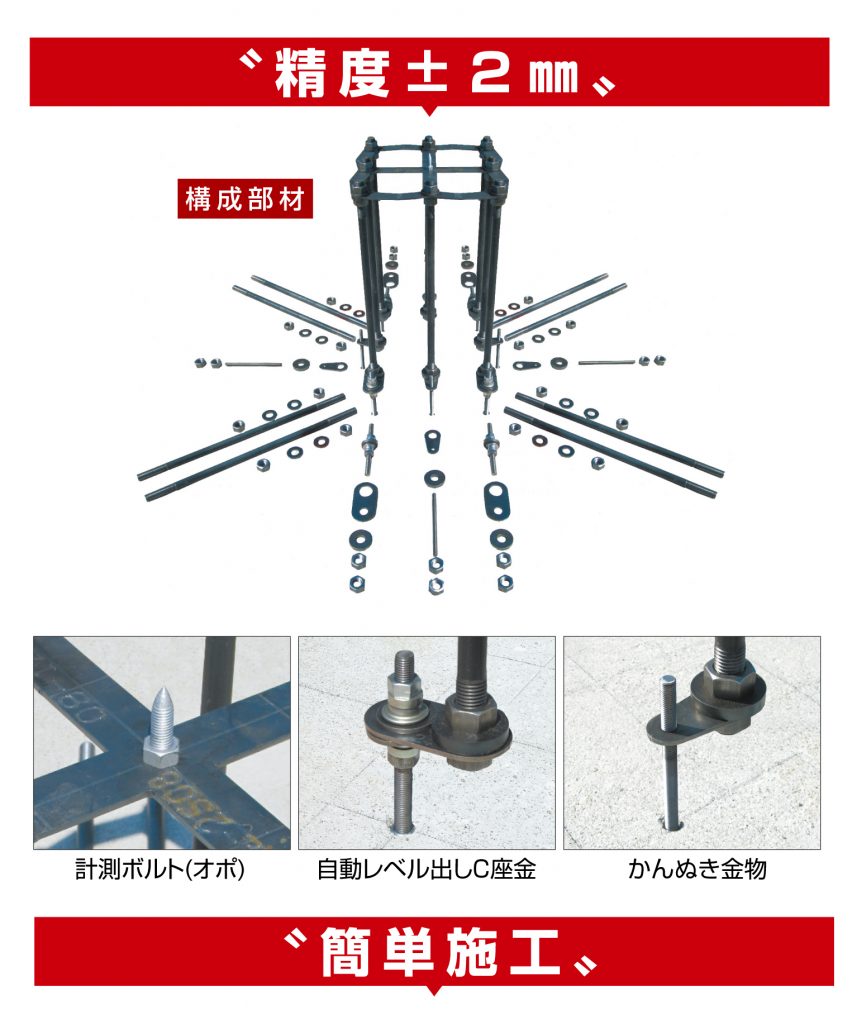

＊オポ計測点により精度が±2㎜まで飛躍的に向上

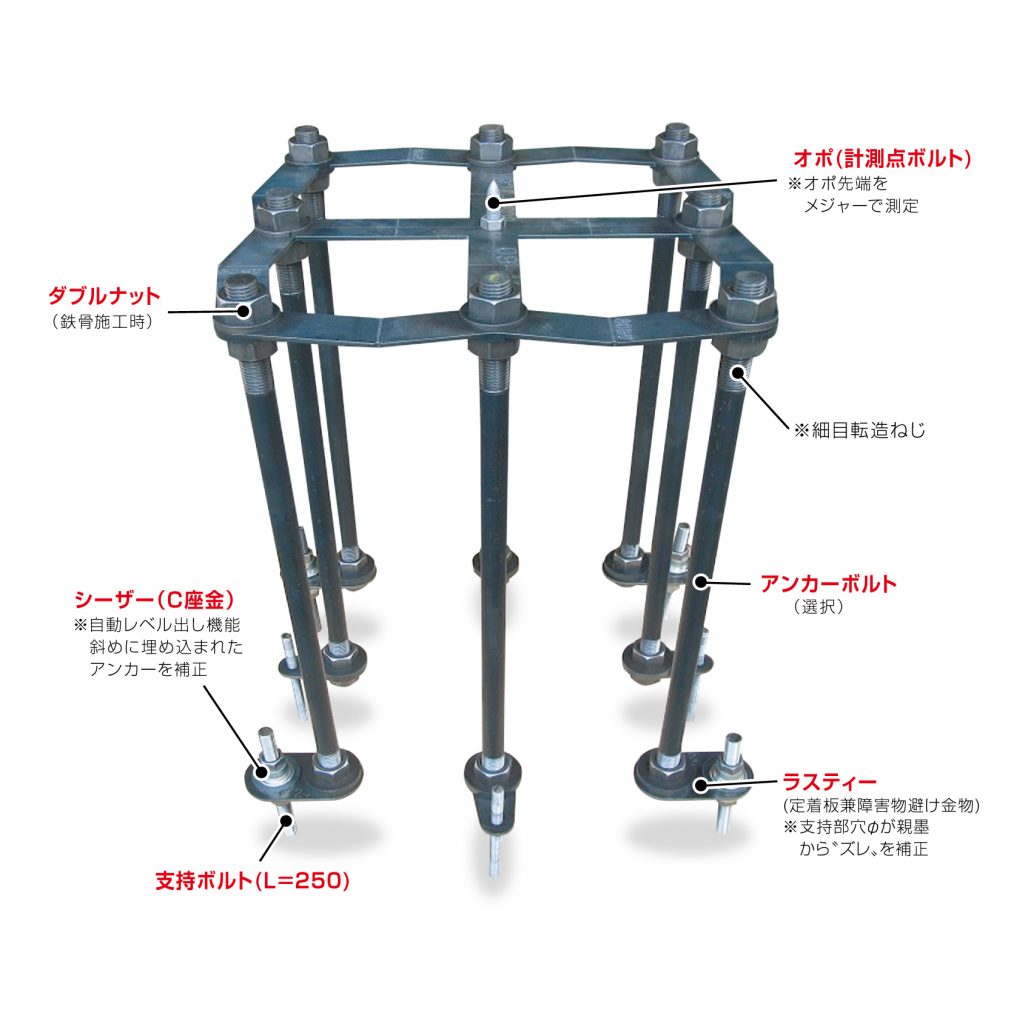

金物説明

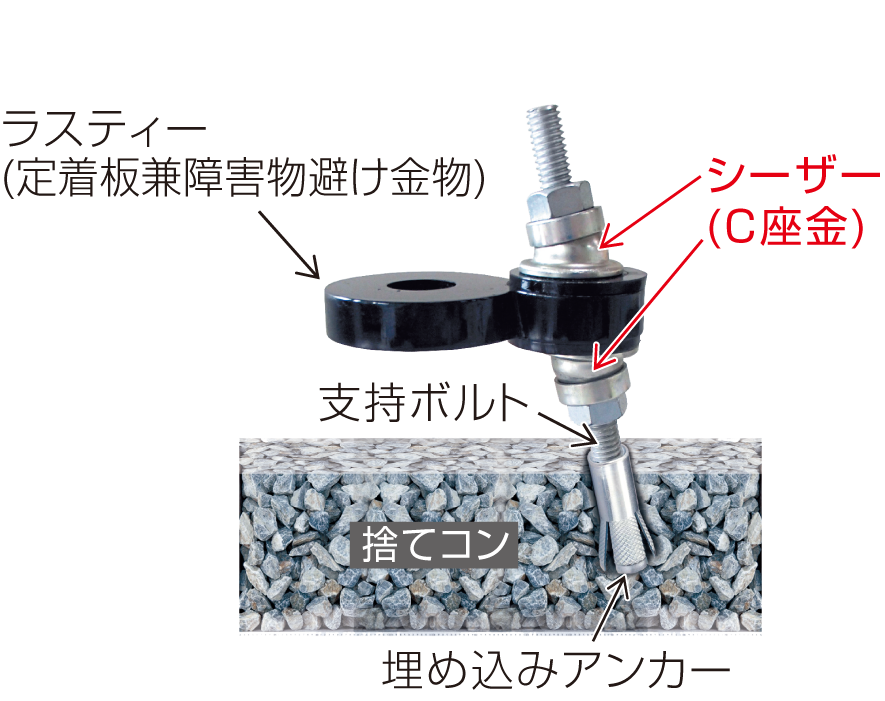

シーザー（C座金）

• ＊自動レベル出し装置、埋め込みアンカー傾き30°まで対応
• ＊〝フレームのレベル〟を簡単にレベル出しできる装置
•

中空埋め込みアンカー（別売）

• ＊捨てコンが50㎜〜30㎜の厚さでも
• コンクリート養生期間が十分あれば施工可能

ラスティー（別売）

• ＊定着板兼障害物避け金物
•
• ＊定着板と連結されている支持部穴φが親墨からの〝ズレ〟を補正する。
  ＊定着板と連結されている支持部に距離を取ったラスティーで障害物を避ける。

チャックナット（別売）特許第5197862

• ＊異型鉄筋(ＪＩＳ規格)を欠損せず〝ねじ〟を切らずに異型形状のまま
  締め付ける事が出来る画期的なナット

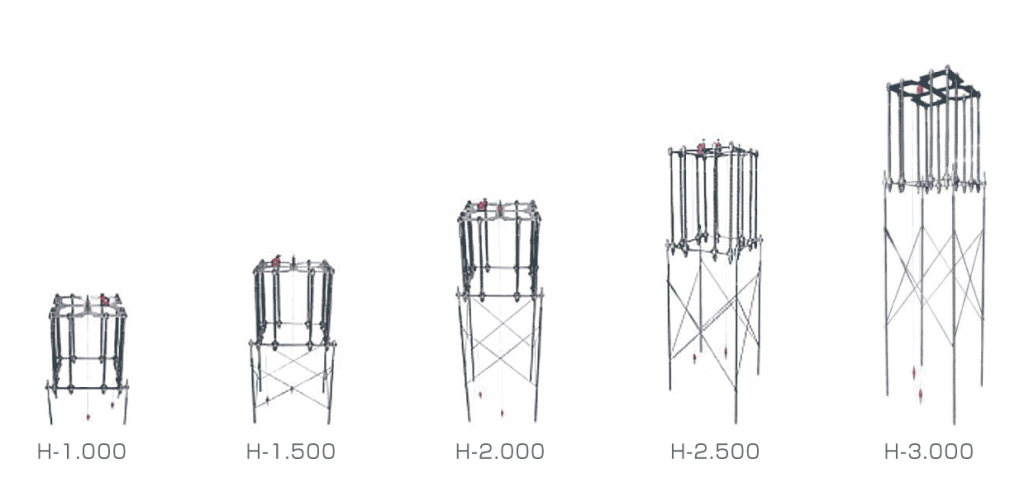

嵩上げ  Ｈ-1.000～Ｈ-3.000
